يتكون الكبل البصري GYTAH58 من ألياف بصرية أحادية الوضع أو متعددة الأوضاع محمية بواسطة أنابيب مفكوكة. الأنابيب السائبة مصنوعة من بلاستيك عالي الجودة ومليئة بمركب لحماية الألياف الضوئية. تقطعت السبل بالأنابيب السائبة (وقضيب الحشو) حول عضو القوة المركزي المعدني الفردي لتشكيل قلب كابل مدمج ودائري ، وتم ملء الفجوة الموجودة في قلب الكابل بالكامل بمركب مانع للماء. غمد LSZH مقذوف بعد التفاف طولي لشريط الألمنيوم والبلاستيك المركب واللف الطولي للشريط الفولاذي الذي يوفر خاصية تثبيط اللهب للكابل.
نوع المنتج:GYTAH58
طلب:الخط الرئيسي وشبكة المنطقة الحضرية
وصف المنتج:

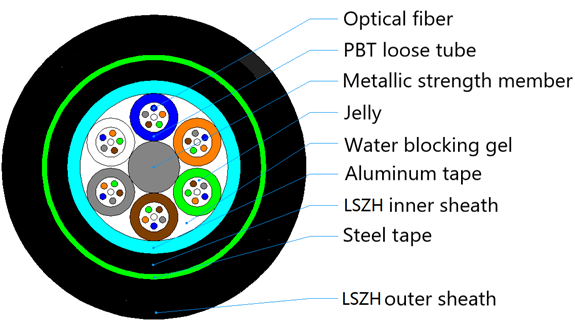

الألياف الضوئية ، تصميم الأنبوب الفضفاض ، عضو القوة المركزية المعدنية ، قلب SZ الذي تقطعت به السبل مملوء بالهلام ، غلاف داخلي LSZH مرتبط بشريط من الألومنيوم ، غلاف خارجي LSZH مرتبط بشريط فولاذي.
وضع وضع:مجرى هواء / دفن مباشر
درجة حرارة التشغيل:-40 درجة - زائد 70 درجة
|
النوى |
الحد الأدنى لنصف قطر الانحناء (مم) |
قوة الشد الدنيا المسموح بها （N） |
الحد الأدنى المسموح به لمقاومة السحق （N / 100mm | |||
|
ثابتة |
متحرك |
المدى القصير |
طويل الأمد |
المدى القصير |
طويل الأمد |
|
|
2-864 |
12.5D |
30D |
3000 |
1000 |
3000 |
1000 |
ملاحظة: D تعني القطر الخارجي للكابل البصري
1 ، توهين انتقال منخفض وتشتت.
2 ، التصميم المعقول ، والتحكم الدقيق في الطول الزائد للألياف في الأنبوب السائب وعملية الكابلات المثلى يوفران للكابل خصائص ميكانيكية وبيئية ممتازة.
3 ، تصميم الأنبوب الفضفاض الذي تقطعت به السبل SZ الألياف المعزولة من التثبيت والقاسية البيئية.
4 ، يوفر التصميم الأساسي المملوء بالهلام المائي للكابل أداءً ممتازًا لمقاومة الماء ومقاومة للرطوبة ، بحجم أصغر.
5 ، التدريع المعدني المزدوج والغمد المزدوج يجعلان قوة الشد الجيدة ، ومقاومة السحق للكابل
6 ، غمد LSZH يوفر للكابل أداء مثبطات اللهب الممتاز.
